HT9220型多功能標準源

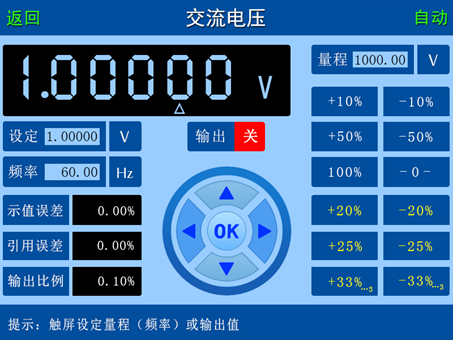

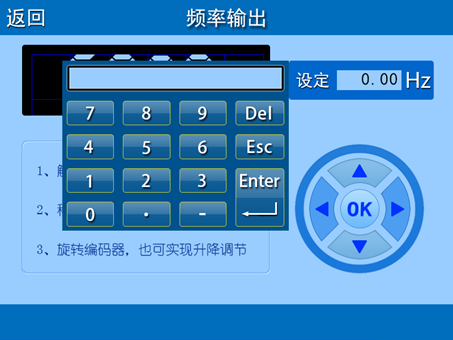

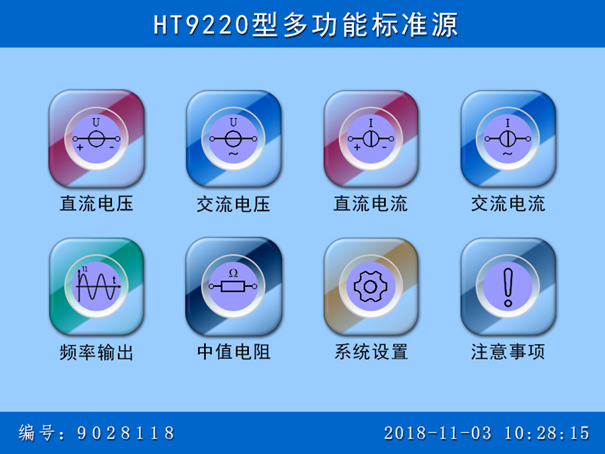

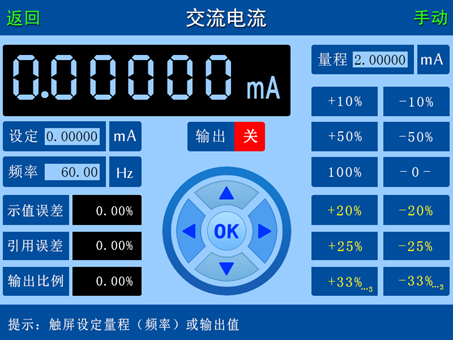

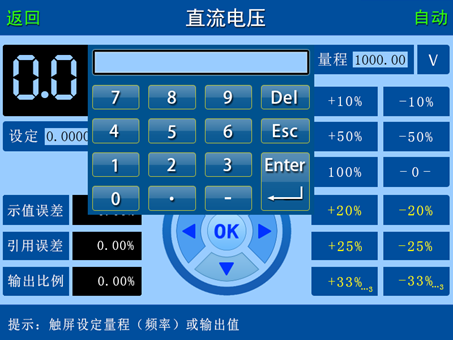

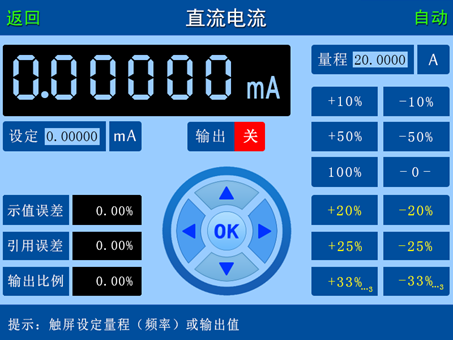

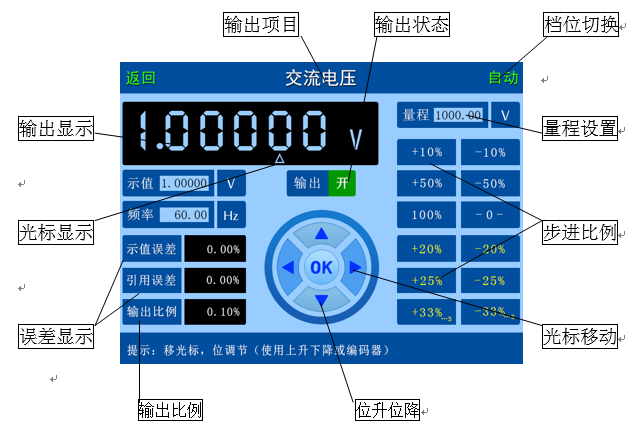

顯示屏圖示：

1   產品概述

HT9220型多功能標準源（以下簡稱標準源）采用數字式閉環控制技術和觸屏TFT顯示器，結合視窗技術設計出屏幕菜單管理功能。整機技術先進，功能齊全，結構緊湊，性能可靠，操作簡單。

本標準源主要用于檢定、校驗直流0.1級和交流0.2級以下各類儀表及萬用表，廣泛應用于電力、計量、鐵路、工礦企業、科研院所等單位的質檢、計量及儀表維修，是比較理想的標準工具。

2  產品特點

2.1    大屏顯示：采用800×600觸屏TFT顯示器，具有良好人機界面。除顯示實際輸出值外，還能顯示被檢表量程、輸出百分比、示值誤差、引用誤差等。

2.2    輸出范圍：0～1000V；0～20A或50A；10Ω～24MΩ；1.00～1000Hz。

2.3    交流頻率：45.00～999.99Hz,分辨率0.01Hz。

2.4    輸出調節：數字鍵設定，輸出一步到位，編碼器調節輸出。

2.5    量程轉換：自動換擋和固定檔位兩種。固定檔位，有益指針式表檢測。

2.6    測試方式：直接測試、按比例測試。

2.7    頻率檢測：1.00～999.99Hz,分辨率0.01Hz。

2.8    閉殼校準：對標準源進行校準，無需打開機箱。

2.9    保護電路：具有獨特的保護電路，不會因為誤操作而損壞標準源和被檢儀表。

2.10  通訊接口：標準RS-232接口，完全用計算機來操控標準源。

3 技術性能

3.1    技術指標：見附表1

3.2    電壓、電流

3.2.1  輸出顯示：六位

3.2.2  輸出百分百：浮動

3.2.3  示值誤差：浮動。

3.2.4  引用誤差：浮動

3.2.5  交流頻率：45.00～999.99Hz，分辨率0.01Hz。

3.2.6  交流失真度不大于0.5%

3.2.7  直流紋波系數不大于0.5%。

3.2.8  輸出值溫度系數：當工作環境溫度偏離標準溫度20℃±2℃時，輸出值誤差增大0.002%/℃。

3.2.9  穩定性：預熱１小時后，在DC10V附近，15分鐘內輸出漂移小于滿度值的0.01%；電源變化±10％時，輸出值變化小于滿度值的0.01％。

3.3    電阻

輸出范圍：10Ω～24MΩ

3.4    頻率

正弦波輸出。頻率范圍：1.00～999.99Hz，分辨率0.01Hz。

3.5    標準RS232C串行口。

附表1（技術指標）
