HT30-3c型多功能校準儀

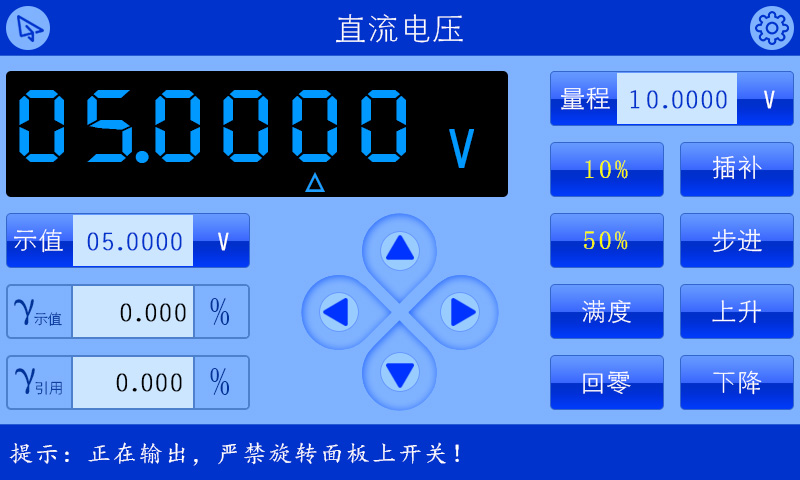

1.顯示圖例

2. 產品概述

HT30-3c型多功能校準儀（以下簡稱校準儀）是采用7寸TFT觸摸顯示屏，顯示多種參數的交直流電壓、電流校準源。另設22檔標準電阻器組，方便校準萬用表電阻檔。備有RS232接口實現數據自動處理功能。

校準儀采用數字式閉環控制技術和大屏幕TFT顯示器，結合視窗技術設計出屏幕顯示，顯示內容區域化；采用先進的穩幅、功放、保護新技術，使其穩定性好、精度高、量程寬、分檔細、安全可靠；幅值調節可選按百分比調節和按位調節，滿足定值輸出和連續調節的不同需求，使用更加方便快捷。

適用于檢定、校驗四位半數字三用表、各種0.2級以下電流、電壓表頭及相應精度等級的多用表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級以上電流、電壓表。

廣泛應用于電力、計量、鐵路、工礦企業、科研院所等單位的質檢、計量及儀表維修，是比較理想的標準工具。

3. 產品特點

3.1    采用800×480大屏幕觸摸屏，具有良好人機界面。穩定性好，負載能力強。

3.2    電壓、電流檔位設計合理，備有插補量程。通過量程設置或觸屏插補圖標，最大限度滿足被檢表各種量程檢測的需求。

3.3    直接設定輸出值，輸出一步到位。也可按步進值調節輸出量。步進：N =2、3、4、5、6、8、10、15）。

3.4    采用按位調節輸出量。光標在六位輸出值的下方，按左右箭頭可移動光標，按上下箭頭增減光標所指位數值，以調節校準儀輸出大小。

3.5    供選擇的交流頻率為五種：市電同步、50Hz、60Hz、400Hz、1000Hz。50Hz輸出可以選擇市電同步，以減小被檢表的拍頻影響。

3.6    具有鉗表檢測功能，輸出顯示與鉗表指示同步，操作非常方便。選配HT1000A鉗形表校驗線圈，可測量0～1000A鉗形表。

3.7    通過RS-232接口與PC機聯結，進行檢定數據處理和檔案管理等功能。（選購件）

4. 技術性能

4.1   技術指標

4.2   被檢表量程設置

4.3   輸出顯示：六位；百分比顯示：浮動

4.4   交流頻率：50Hz、60Hz、400Hz、1kHz不大于0.1%

4.5   交流失真度不大于0.5%

4.6   直流紋波系數不大于0.5%

4.7   穩定性：直流項目每分鐘不大于滿度的0.01%

交流項目每分鐘不大于滿度的0.02%

 技術指標

被檢表量程設置
